閥門泄漏的分類及檢測方法
閥門泄漏分類
閥門泄漏主要分為內漏和外漏兩類。啟閉件與閥座兩密封面間接觸處泄漏為內漏，即當閥門處于關閉狀態時管路中仍有介質流通，它影響閥門阻斷介質的能力。填料與閥桿和填料函結合處、閥體中法蘭連接處漏為外漏，即介質從閥內泄漏到閥外。
閥門外漏
閥門外漏多為閥桿螺母處、填料壓蓋處、閥體法蘭連接處或閥體上有沙眼，多與閥門制造、裝配有關，前三種情況一般擰緊閥桿螺母、填料壓蓋螺栓、法蘭連接螺栓便可解決，處理過后依然外漏只能進行更換處理。閥體有沙眼必須進行更換處理。
閥門內漏
閥門外漏檢測的技術和手段比較成熟,人們對閥門外漏的重視程度也較高，能夠及時發現并處理外漏問題。而在閥門內漏方面由于缺少有效的檢測手段，無法被及時察覺。并且，如果閥門調節的是腐蝕性或危險性強的介質，不僅人員在閥門旁檢測有很大的危險性,還可能出現因長期泄漏未被發現，進而造成重大的安全生產事故。
那么針對閥門的外漏與內漏，鑒于閥門泄漏防范的重要性，給大家總結了目前比較行之有效的檢測方法，防止安全事故發生，做到防范于未然！
針對閥門泄漏檢測方法
1.皂泡法
優點:適用于閥門、法蘭氣體外漏,測試簡易、低成本 缺點：不同壓力、不同形狀大小的漏孔，需要注意肥皂水的配比，否則容易漏檢； 測試工作量較大，時間成本、人力成本較高； 無法測試閥門內漏； 人體無法接觸的高處位置、狹窄位置不具備檢測條件，無法檢測； 檢測方法：利用皂泡法進行閥門檢漏時，在閥門內充入一定壓力的示漏氣體后在懷疑有漏孔的地方涂抹肥皂液，形成肥皂泡的部位就是漏孔存在的部位。通常人工觀察是否鼓泡以及判斷鼓泡的大小。
2.壓降法
優點：適用于閥門內漏、外漏，測試準確 缺點：保壓時間較長，需要較長的測試時間；壓力降低后說明泄漏，但無法確定泄漏位置 檢測方法：利用壓降法進行閥門檢漏時，將壓縮機與閥門相連接，然后打壓，壓力升至某一值時，停止加壓，同時關閉閥門，放置一段時間，如果壓力急劇下降，可判斷泄漏率很大，如果壓力沒有太大變化，就可認為泄漏率很小，或沒有泄漏。通常工作人員直接利用壓力表，根據壓力表指針讀數變化的大小，來確定有無泄漏。
3.超聲波泄漏儀檢測法—適用于閥門、法蘭外漏和閥門內漏
檢測原理:
壓力氣體發生泄漏時會在泄漏處產生湍流， 較小的漏孔聲波頻率較高，頻率超過20kHz，人耳無法聽到 。超聲波氣體泄漏檢測儀就是利用泄漏產生超聲波這一特性，通過對超聲波的捕捉來發現微小的泄漏，從而找到泄漏點。
優點：1）操作簡易，通過掃檢即可遠距離快速發現泄漏，最遠監測距離可達70米；
2）閥門外漏和閥門內漏均可一臺儀器全部完成檢測；
3）通過激光瞄準器和精確聚焦定位探頭，可精確定位泄漏點，方便堵漏工作進行；
4）通過N4200Ex超聲波檢測儀閥門內漏專用傳感器，可對閥門內漏一鍵測試，并判定泄漏程度；
檢測方法：

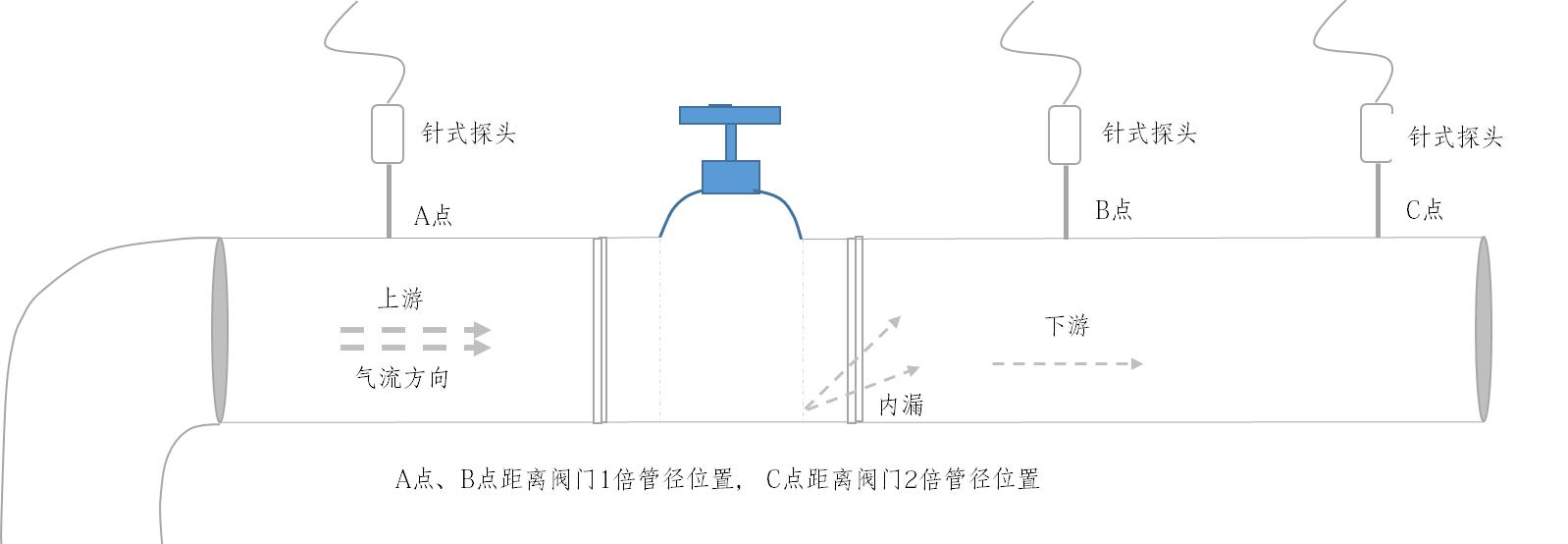

閥門外漏：將N4200Ex超聲波檢測探頭向需要檢測的區域移動，順序檢測。當從耳機中聽到儀器發出的音頻信號急促增加，同時顯示屏測試數值變大，表示已經檢測到泄漏區域，激光點指示的位置就是泄漏點。 閥門內漏：將N4200EX針式探頭傳感器分別接觸閥門上游管徑一倍處和下游管線管徑一倍處（如圖1）。如果顯示屏上的信號小于或等于A點，說明閥門沒有泄漏現象；如果B點的信號對于A點有所增加，說明閥門泄漏。
圖1
總結
閥門是工藝管線上控制介質流通的關鍵部件，其外漏內漏問題普遍存在，閥門外漏目前可以檢測的方法很多比較容易解決，但是，閥門內漏由于隱蔽性強，檢測方法少，很容易被忽視。因此，針對于閥門內漏檢測，推薦使用超聲波泄漏儀檢測法，比如使用類似N4200EX超聲波泄漏檢測儀，通過探針就可以準確找到閥門內漏的泄漏點，從而快速解決泄漏問題。并且，建議應嚴格控制采購質量，加強對供應商的管理；加強施工管理，不定期檢測閥門泄露，嚴格執行工序檢查，才可盡量減少閥門泄漏的發生。
