紅外成像檢測
紅外成像是一種普遍應用的無損檢測技術，通過探測物體的紅外輻射，并利用探測儀測定目標的本身和背景之間的紅外輻射差而得到紅外圖像。通過非接觸式的紅外成像技術可發現設備溫度的異常升高或由連接松動、諧波或過載等造成的熱點，從而達到了解設備狀態的目的。
應用領域
A).建筑外墻及屋頂檢查 – 建筑物的溫度變化顯示了不同區域散熱能力的差別，因此可由此發現其中的水分累積及屋頂?shù)睦匣癄顩r。
1) 提高建筑物使用效率及結構的完整性
2) 劃定建筑物狀況較差的區域，如缺損、保溫不良、潮氣浸入等。
3) 發現故障后進行早期維修以避免進一步損失
4) 提高廠房及內部設備的資產管理
5)快速對屋面漏水進行定位
6.)發現早期泄漏故障
7) 便于實施計劃性維護方案
9) 發現質報期內的潛在故障
10) 延長建筑物使用壽命
B).電氣設備 – 同構分析電氣設備的紅外圖譜以確定其狀態。
1) 設備維護之前檢查以最小化停機時間。
2)提前確定設備故障，尤其是針對斷路器故障、接線及絕緣故障等。
3) 設備預防性診斷的有效措施
4) 了解設備實時運行熱點溫度
5) 避免設備非計劃停機
C)機械狀態 – 顯示設備（如管道、耐火襯里等）的機械狀態。
1) 檢測設備熱點溫度進而避免事故發生
2) 有效延長機械設備使用壽命
3) 設備狀態診斷
4)通過先進的紅外成像技術可診斷設備內部的溫度異常
D)空調機組(AHU)檢查 – 確定空調機組的翅片管的整體狀態。
1) 查看翅片管的狀態
2) 減少化學清洗劑的使用
3) 提高制冷效能
4) 降低能耗
5) 延長翅片管使用壽命
建筑物外墻及屋頂檢測
電氣設備紅外檢測

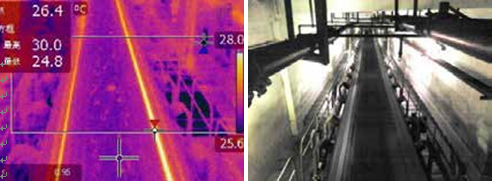

機械設備檢測
空調機組(AHU)檢測

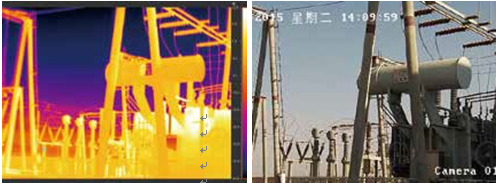

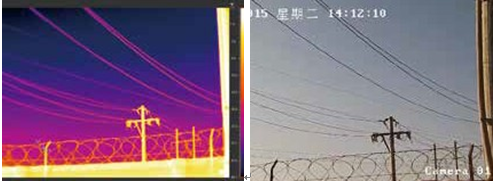

紅外熱像系統電力監測應用
電力設備的故障多種多樣，但大多數都伴有發熱的現象。從紅外診 斷的角度看，通常分為外部故障和內部故障。
外部故障的特點是：局部溫升高，易用紅外熱像儀發現，如不能 及時處理，情況惡化快，易形成事故，造成損失，
外部故障占故 障比例較大。 內部故障的特點是：故障比例小、溫升小、危害大，對紅外檢測 設備要求高。
根據相關單位提供的長期實測數據及大量案例的綜合 統計，電力設備外部熱缺陷一般占設備缺陷總指數的90％～93%，
內部熱缺陷僅占7%～10%左右。 在電力行業，很早就將熱像儀運用于設備的安全檢修上，通過其 對電氣設備和線路的熱缺陷進行探測，
如變壓器、套管、斷路 器、刀閘、互感器、電力電容器、避雷器、電力電纜、母線、導 線、組合電器、絕緣子串、低壓電器以及具有電流、
電壓致熱效 應或其它致熱效應的設備的二次回路等，這對于及時發現、處 理、預防重大事故的發生可以起到至關重要并有效的作用。
紅外熱像系統鋼鐵行業應用

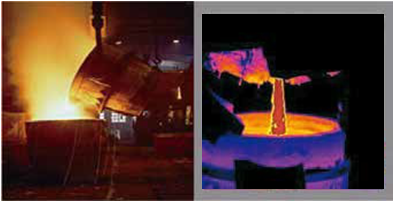

應用：爐渣自動檢測
在冶煉鋼鐵的過程中，無法避免雜質產生，可是，只有在嚴格限定的百 分比之內，才能使產品進行到下一處理工序，
否則，將無法保證鋼鐵品 質。在鋼水倒入魚雷車過程中，紅外熱像儀可清晰識別爐渣。雜質的輻 射系數較高,因此當發現雜質時，
可通過一個控制信號來立即啟動關閉閘 門，保證爐渣不進入鋼水中，從而提高產品質量和減少浪費。
自動報警,無需輔助設備或人工控制；明顯提高鋼鐵品質和減少浪費。

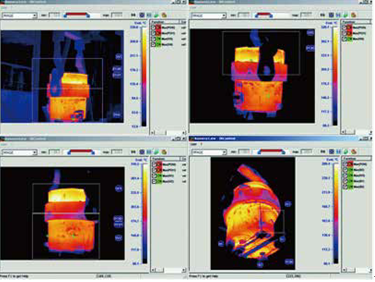

應用：魚雷車（罐）安全監測
通過熱成像技術，快速檢測充滿鐵水的魚雷車（罐）內的耐火材料損
壞，如果耐火材料內襯完全損壞，鐵水將會融化容器表面，并將會噴 出，而鐵水的溫度高達2000℃，
會造成重大人身安全事故！ 軟件工作界面，可以對魚雷車（罐）進行各種熱圖分析，實時記錄動 態過程，自動進行預維護報警；

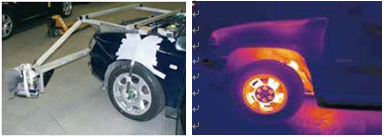

紅外熱像系統汽車行業應用

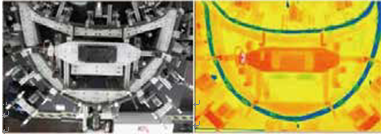

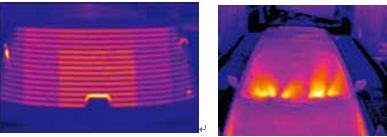

應用：汽車風擋玻璃的功能測試和品質評估
行業：汽車零部件供應商
由于汽車行業的高品質要求，前風擋和后風擋玻璃的品質近年來穩步 提高，除了傳統的外觀檢查以及查找后車窗電熱絲上的斷點，
還應對 加熱狀態下的前風擋玻璃質量進行連續監控。此外，為了采集有價值 的溫度數據，紅外熱像儀還可用于空氣調節測試工作臺。
優點：
對電熱絲的加熱狀態進行檢查 (后風擋玻璃)； 在電熱絲上,檢測的問題部位顯示為熱點(后風擋玻璃)； 檢測加熱狀態下的前風擋玻璃上的缺陷顯示為熱點； 優化車窗除霜參數。
紅外熱像系統石化行業應用

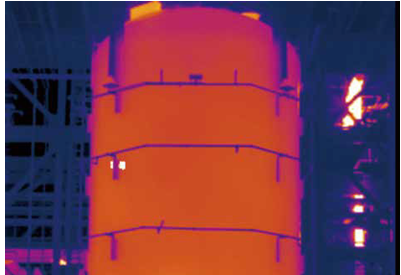

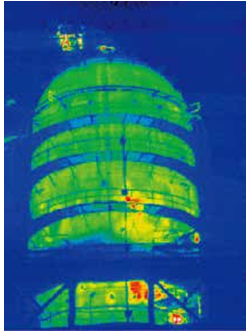

重點反應爐（罐）監測：
許多液體容器，諸如化學反應罐、存儲罐體、傳輸管道都需要進行表面溫度檢測，從而提
早找出故障點并能預先判斷變化趨勢，防止發生重大事故。傳統的方法是用電測溫或者接 觸式熱偶來測量，
但是都不能完全覆蓋所有被測表面，容易發生漏檢錯檢。ＣＶＭ系統（ 關鍵容器監測系統）提供了一個很好的解決方案，
通過在線式紅外熱像儀，你可以２４小 時不間斷監測容器所有區域的溫度，并且能自動進行報警，自動傳輸圖像等，真正做到了
１００％零事故。
根據罐體形狀和大小，需要在不同位置安裝若干臺熱像儀，以便覆蓋整個罐體，同時，不 同位置的熱偶用來對熱像儀進行實時校準。
紅外熱像系統制造業應用

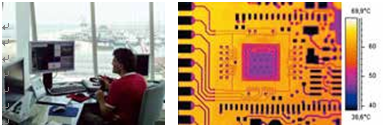

應用：高品質精密電阻的自動在線控制
在電子行業中，精密電阻經常被用于汽車燃油噴射系統和其它電子
控制裝置。精密電阻在生產過程中可能會產生弱點，并將導致電子 裝置發生故障。
紅外熱像儀能夠?qū)γ總€(gè)電阻進行自動檢測，快速生 成紅外圖像。由于失效零件表面溫度升高，
因此故障部位將在紅外 圖像中表現為熱點，當探測到熱點時，系統將自動報警，不合格部 件將直接從生產線上被替換。

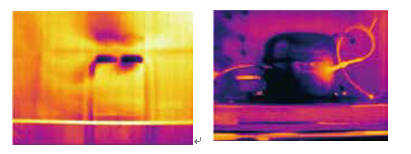

應用：家用電器制造質量控制
冰箱需要連續工作多年，為確保產品質量，許多知名制造商正在使 用紅外熱像儀進行質量全面控制。
紅外熱像儀可提供現場總體圖像， 得益于多點測溫功能，對需要檢測的部件進行快速、準確的質量評 估，
并可以對多種故障，如冷卻液劑量添加不當、軟管阻塞或管線 泄漏等進行快速檢測。通過對壓縮機的管道溫差檢測，
判斷壓縮機 的制冷效果是否合格。
