- 詳情簡介：
開關柜紅外與無線監測系統適用于，開關柜測溫，開關柜在線監測，開關柜紅外測溫，開關柜測溫系統，開關柜無線測溫系統，開關柜在線測溫裝置，無線式開關柜測溫系統，開關柜柜內測溫，高壓開關柜溫度監測，開關柜觸頭測溫，開關柜無線測溫
-
性能特點 -
技術參數 -
配置清單 -
資料下載
-
性能特點：
l開關柜、電纜隧道綜合監測，通過兼容多種監測模塊，更為確切地判斷設備溫度、局部放電活動狀態、開關特性等，并區分現場干擾；
l監測軟件用來對任意多臺開關柜進行監測管理，為每個開關柜建立運行狀態數據庫，長期對狀態數據進行采集存儲，得到溫度的長期運行狀態變化趨勢；
l運用我司研發的紅外熱成像技術，超低內存占用率，最多可兼容32路紅外熱像儀（可擴展64路），可堆疊使用；
l多種傳輸方式：根據現場情況，可選有線、無線、網橋數據傳輸；
l高靈敏度紅外探測器和高分辨率可見光探測器，可對場景中重要電氣設備進行全天候的實時溫度監測，探測電氣設備的溫度變化，實現精準測溫；
l支持雙光融合、畫中畫等圖像處理技術，實現熱成像和可見光圖像融合疊加，提高對圖像細節的辨識度
l實時監控：區域內場景情況的遠程實時溫度分析和遠程實時狀態監視
l高靈敏度0.05℃@30℃；
l支持紅外圖像細節8倍放大,可見光圖像放大；
l區域入侵偵測、越界偵測、進入?yún)^(qū)域偵測、離開區域偵測功能；
l支持3D降噪功能、AGC自動增益調節、15種偽色彩可調節、DDE圖像細節增強功能；
l具有背景干擾熱源擦除功能，測溫準確、防止誤報警
l自動預警：當監測到異常狀態時自動生成故障告警信息自動預警，監測系統自身出錯自動生成錯誤告警信息
l超寬頻檢測：具有寬頻信號捕獲能力，可覆蓋 10kHz～1.5GHz 超寬頻帶；
l專業分析：針對局部放電信號特性采用時域、頻域譜分析、脈沖序列分析、小波分析等不同的數字信號處理技術，可對內部放電、電暈放電、懸浮電位放電等典型放電類型做出分類識別；
l故障定位：通過相位識別及幅值比較方法實現對開關柜內局部放電的精確定位；
l高速采集：采用 ADC+FPGA+ARM 數字化信號采集，具有極強的電磁兼容和抗干擾能力，保證監測數據的準確性；
l多樣化預警模式：當局部放電量超標時，及時通過以太網主動向上一級管理設備發出報警信號，同時分析放電特征量，并以二維和三維模式顯示。
l支持聯動功能，如消防水炮、風扇、PLC控制等
l系統兼容模擬量、開關量、RS232/485、無線2.4G、Zigbee等多種接口形式，滿足不同類型、不同功能的傳感器接入，實現監測數據的無縫采集。
l系統集成了本地觸摸LCD展示接口，可就地查看監測信息，同時，也可通過WEB及移動APP功能遠程查看數據。
適用范圍：
電廠、變電站
鐵路無人值守變電站
工廠開關柜
開關柜生產廠家

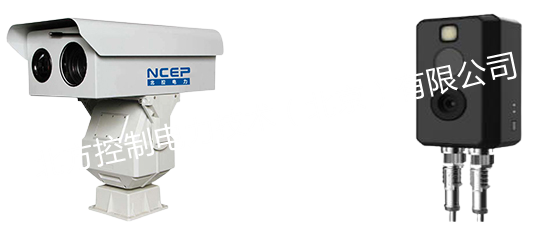

變電站監測-雙視紅外熱成像儀 開關柜紅外熱成像傳感器

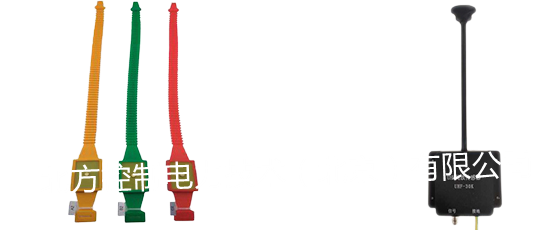

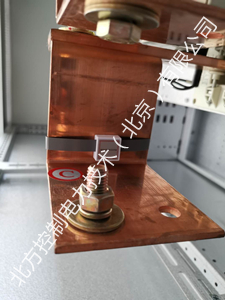

無線測溫傳感器 UHF局部放電傳感器

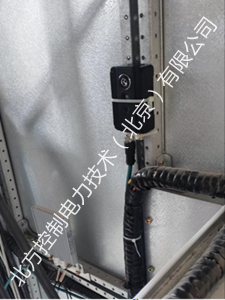

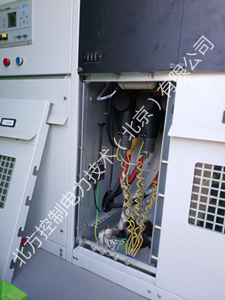

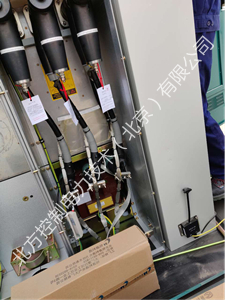

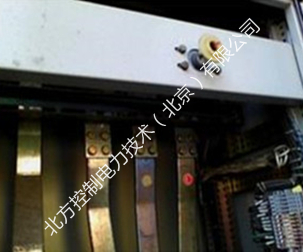

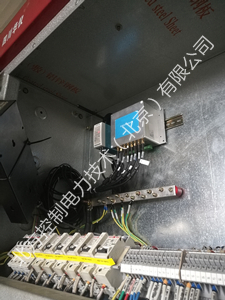

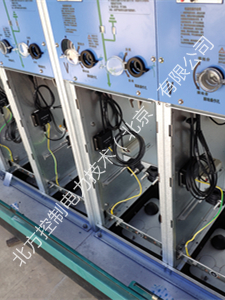

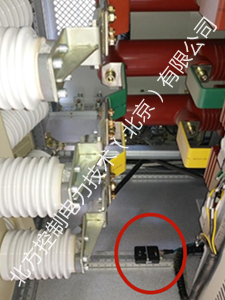

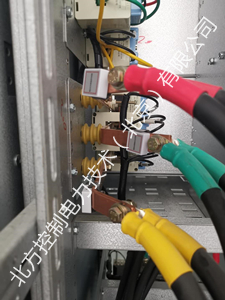

現場安裝場景展示
集合兼容多種傳感器，實現有線/無線數據采集、傳輸、分析、存儲等功能，具有多級管理、報警輸出、聯動、上傳專用系統等功能模塊；還可根據用戶現場情況或要求進行產品和系統的二次開發。
監測模塊包括：
紅外熱成像溫度監測模塊（廣角大范圍監測，用于開關柜內全幅畫面測溫）
無線測溫監測(用于動、靜觸頭的溫度監測)
開關柜局部放電監測模塊（包括TEV傳感器、特高頻傳感器）
斷路器機械特性激光監測模塊
可將柜體內原有無線測溫傳感器或局部放電傳感器兼容至系統（需二次開發）。
系統支持LoRa、WiFi、3G/4G無線通信接口和RS485、1000BASE以太網有線通信接口，系統組網架構如下圖所示。

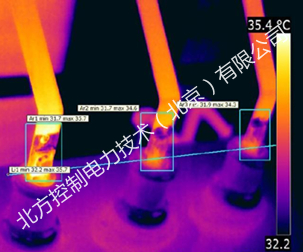

雙光譜成像/雙目熱成像
? 可見光+熱成像目標更清楚
? 更容易發現異常目標

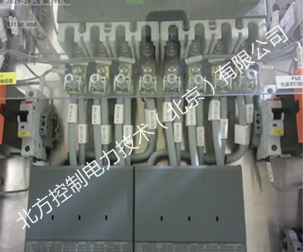

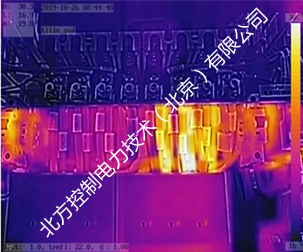

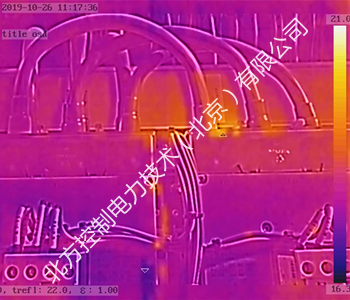

供電局高壓開關柜紅外在線監測

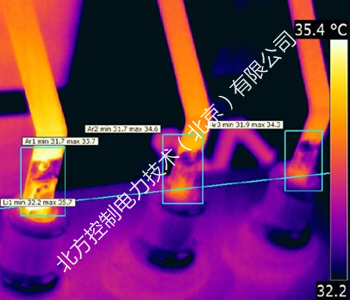

紅外實時廣角大范圍監測，用于開關柜內全幅畫面測溫可以掌握任意位置的溫度，不會因為遺漏點而造成重大損失。

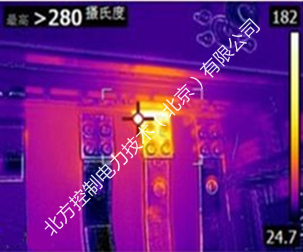

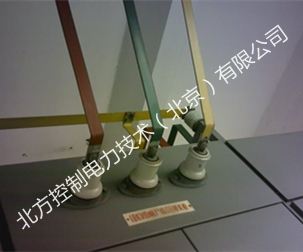

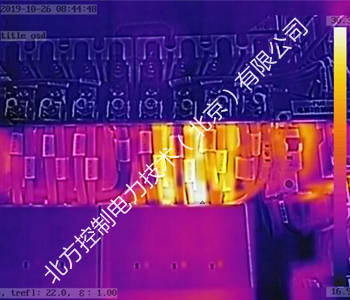

變電站高壓開關柜紅外在線安全監測系統
紅外實時監測覆蓋整個高壓開關柜，過載的保險絲，接觸不良的問題點，都會實時監測，及時發現問題并報警，不會因為未被發現而持續蔓延，而造成重大財產損失。
-
技術參數：
名稱
項目名稱
技術參數
開關柜紅外熱成像儀
傳感器類型
氧化釩非制冷型探測器
最大圖像尺寸
160*120
響應波段
8~14μm
NETD（噪聲等效溫差）
<40mk(@30°C,F#=1.1)
焦距/最小成像距離
1.8mm/0.1m
視場角
90°
F值
1.1
幀頻
25幀
測溫范圍
-20-150℃或100-350℃
精度
±2℃或讀數的±2%
無線測溫傳感器
測溫范圍
-40℃ ~+200℃度，采用高精測溫探頭
無線通信方式
433MHz或2.4G
測溫通道
每個測溫端具備獨立的序列號，最多12800種（避免傳感器混淆）；
電磁干擾
形成電磁屏蔽，不受周圍金屬磁場干擾，在強電磁場情況下穩定工作
傳輸距離
200米，空曠傳輸
測溫的精度
±0.5～2℃
開關柜局部放電監測單元
傳感器類型
TEV、UHF、AE
檢測靈敏度
≤1pC
綜合檢測
采用不同類型傳感器信號，更為確切地判斷局部放電活動狀態，并區分現場干擾；
專業分析
可對內部放電、電暈放電、懸浮電位放電等典型放電類型做出分類識別；
多樣化預警模式
當局部放電量超標時，及時通過以太網主動向上一級管理設備發出報警信號，同時分析放電特征量，并以二維和三維模式顯示。
開關柜機械特性監測裝置
主回路 CT 二次電流
斷路器分/合閘線圈電流
斷路器儲能電機電流
斷路器控制回路電壓
斷路器分/合閘時間
斷路器分/合閘速度
斷路器分/合閘同期性
斷路器觸頭行程
智能匯控柜/IED單元（可選擇壁掛式）
供電
220V AC供電，具有斷路器和保險絲保護
通訊
多路RJ45 網口、多路光纖交換機、RS232/485接口、開關量、模擬量、2.4G/433MHz等多種接口。
繼電器輸出
485-I/O繼電器、聲光報警器
工控機
12.1英寸彩色觸摸屏顯示，windows10系統、硬盤1T、內存4G、處理器I7、獨顯2G。
系統
支持紅外熱成像監測系統軟件NCIR1000B/2000B/3000B/NK1000B子站軟件，
系統功能
支持歷史數據、趨勢分析查詢、告警事件查詢，可進行事件、趨勢、記錄、存儲等功能。
-
