電力紅外熱成像監測系統
適用于變壓器在線監測裝置（系統），變電站紅外熱成像系統、變電站紅外在線監測系統，高壓開關柜安全監測系統、發電廠防自燃監測系統、發電廠紅外溫度監測系統。
-
性能特點 -
技術參數 -
配置清單 -
資料下載
-
性能特點：
產品特點
? 運用我司研發的紅外熱成像技術，超低內存占用率，最多可兼容 32 路紅外熱像儀（可擴展 64 路）
? 高分辨率高清圖像：384x288/640X512 非制冷探測器
? 可見光和紅外雙光譜，具備監控和測溫功能
? 實時監控：區域內場景情況的遠程實時溫度分析和遠程 實時狀態監視
? 高靈敏度 0.05℃@30℃
? 全實時顯示，支持自動/半自動/手動聚焦
? 15 種調色板可選（包括鐵紅、彩虹、黑白、黑白反轉 等）。
? 支持紅外圖像細節 8 倍放大,可見光圖像 30 倍放大
? 區域入侵偵測、越界偵測、進入?yún)^(qū)域偵測、離開區域偵 測功能
? 支持 3D 降噪功能、AGC 自動增益調節、15 種偽色彩可 調節、DDE 圖像細節增強功能
? 具有背景干擾熱源擦除功能，測溫準確、防止誤報警
? 自動預警：當監測到異常狀態時自動生成故障告警信息 自動預警，監測系統自身出錯自動生成錯誤告警信息
? 預警模塊：超溫預警、低溫預警、溫差預警、區域溫 差預警、溫升溫降預警、設備故障告警
? 深度學習煙火識別（定制）：多級煙霧檢測識別，高效 檢測、減少誤報火點檢測識別功能
? 特制高透光率紅外專用鍍膜玻璃，耐高溫、防灰塵、 防劃傷
? 支持聯動功能，485 接口、4-20mA、TCP/IP 協議轉 發 PLC 控制等功能
? 防護等級 IP67，防雷、防浪涌、防突波
? 含有 128 個預置位，支持點、面、線、框、任意圖 形等興趣點
? 室內、室外安裝，全天候使用
? 可搭載軌道機器人進行紅外監測
? 支持水冷、風冷高溫防護罩式應用于高溫環境監測
? 實時 10 個可移動點，10 個可移動區域（最高溫、 最低溫捕捉、平均溫度測量），線測溫。
? 云臺： 360°水平連續旋轉+90°~ -90°垂直轉動 特制散熱技術，防止因過熱測溫不準 100VAC~240VAC。隨機配置遮陽罩、雨刮器， 標配自動加熱組件； 可選配鏡頭吹掃模塊；具有自動加熱裝置， 保證設備在低溫條件下長時間穩定工作。 具備 128 個預置位，預置位包括云臺水平 和垂直的位置和鏡頭的焦距位置。

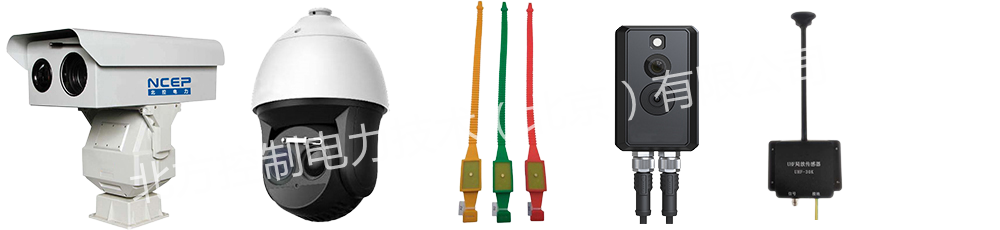

雙視紅外熱成像儀 雙視紅外熱成像球形儀 無線測溫傳感器 開光柜紅外傳感器 UHF局部放電傳感器

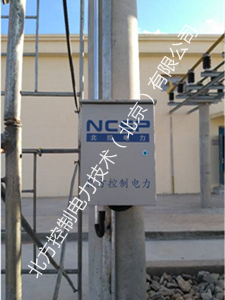

現場安裝場景展示

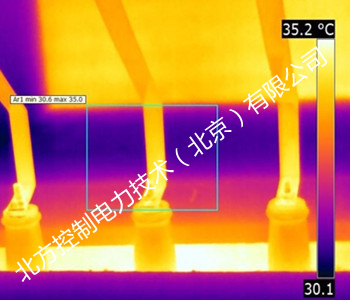

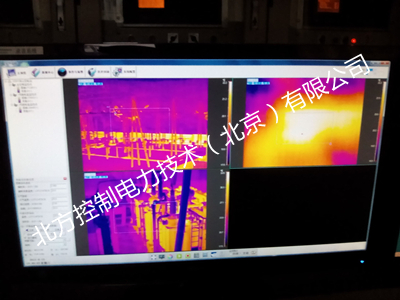

雙光譜變電站紅外監測

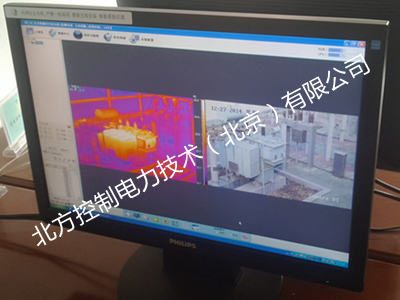

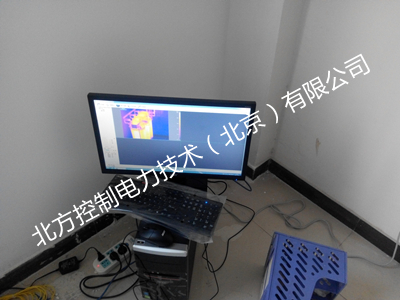

將監測系統安裝在變壓器等周圍，通過光纖傳 輸，在監控室即可完成對設備的監控。

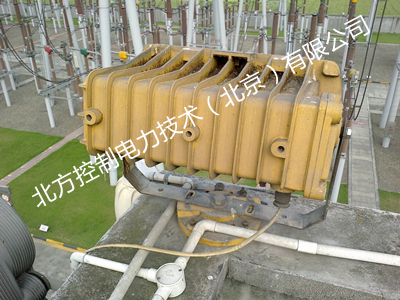

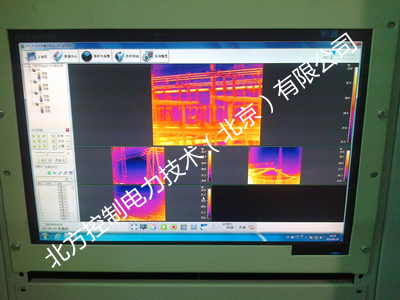

雙光譜高壓線路紅外監測

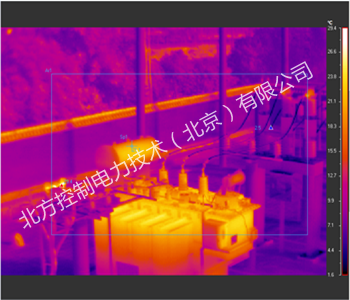

24小時、全天候、全覆蓋對變電站所有電力 設備進行熱分布場實時監控，實時掌握設備運行狀 態，發現異常溫升立刻報警。

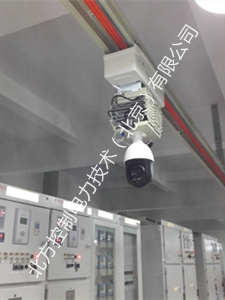

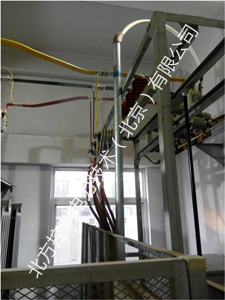

高壓開關柜紅外在線安全監測系統
紅外實時監測覆蓋整個高壓開關柜，過載的保險絲，接觸不良的問題點，都會實時監測，及時發現問題并報警，不會因?yàn)槲幢话l(fā)現而持續蔓延，而造成重大財產損失。

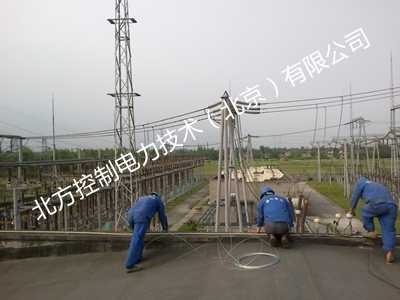

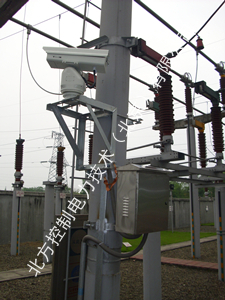

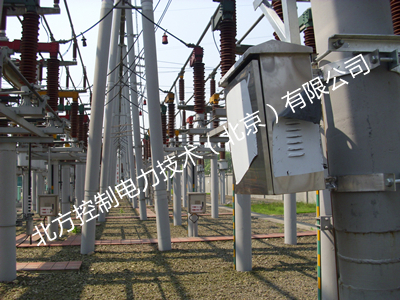

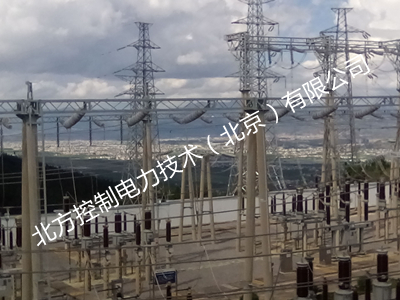

云南保山變電站實景圖展示
-
技術參數：
熱像儀參數 機械指標 探測器類型 非制冷焦平面微熱型 防護等級 IP67 像素 384x288/640X512 非制冷探測器 水平連續轉動 360°連續旋轉 視場角/最小焦距 25°×19°/0.4m，其他鏡頭可選 垂直轉動 +90°~ -90° 熱靈敏度 ≤0.04℃/0.05℃@30℃ 水平轉動速度 0.1°~40°/S 幀頻 50/60HZ 垂直轉動速度 0.1°~40°/S 聚焦 自動/手動電調焦 出線孔數量/規格 1-G-3/4”或者 M25X1.5 波長 8-14um 防護 帶制冷和加熱功能，支持雨刷 測溫范圍 -20℃-+550℃ 安裝方式 固定支架、基座、立柱 精度 ±2℃或±2% 電氣指標 測溫校正 自動/手動 輸入電壓 220VAC/DC24V/DC12V 圖像控制 15 種調色板可選 (包括鐵紅,彩虹,黑白,黑白反轉等) 工作電流 ≤1A 原始圖像采集 后端手動采集單幀原始數據圖像 功耗 ≤100W 圖像存儲 MPEG-4 實時連續圖像記錄 單幅拍照保存,BMP 格式 通訊方式 RS-485、RJ45 模擬視頻輸出 PAL/NTSC 通訊速率/通訊協議 多種、可設置 數字視頻輸出 RJ-45 以太網輸出, MPEG4 數字視頻 原始測溫?cái)?shù)據 預置位數量 128 串口 RS485 輸出 預置位精度 ≤0.1° 網口 RJ-45 以太網連接 用于圖像,數據傳輸,儀器操控等 自動加熱 低于-10℃時啟動自動加熱 報警接口 開關量報警輸出 電氣連接 3 芯電纜連接電源 2 芯屏蔽電纜連接控制信號 2 組同軸電纜輸出紅外和可見光 視頻信號 UTP5 電纜用于熱像儀控制 環境指標 大氣壓力 80～110KPa 環境溫度 -40℃~+60℃ 相對濕度 ?95%RH(+25℃) -
