- 詳情簡介：

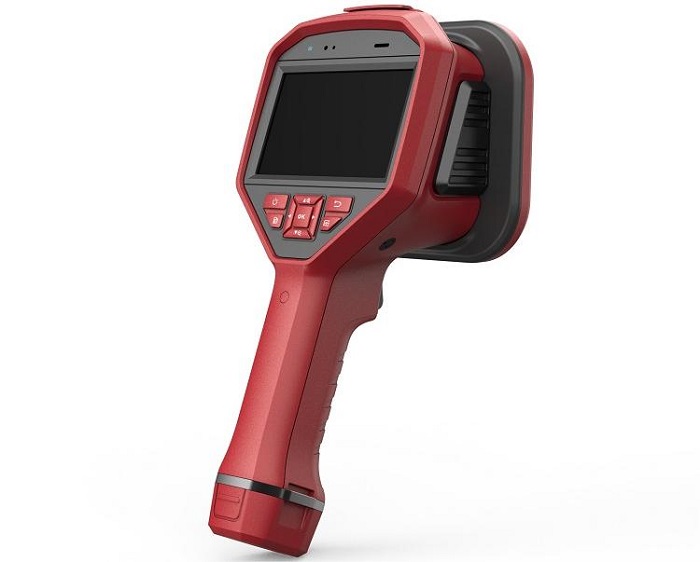

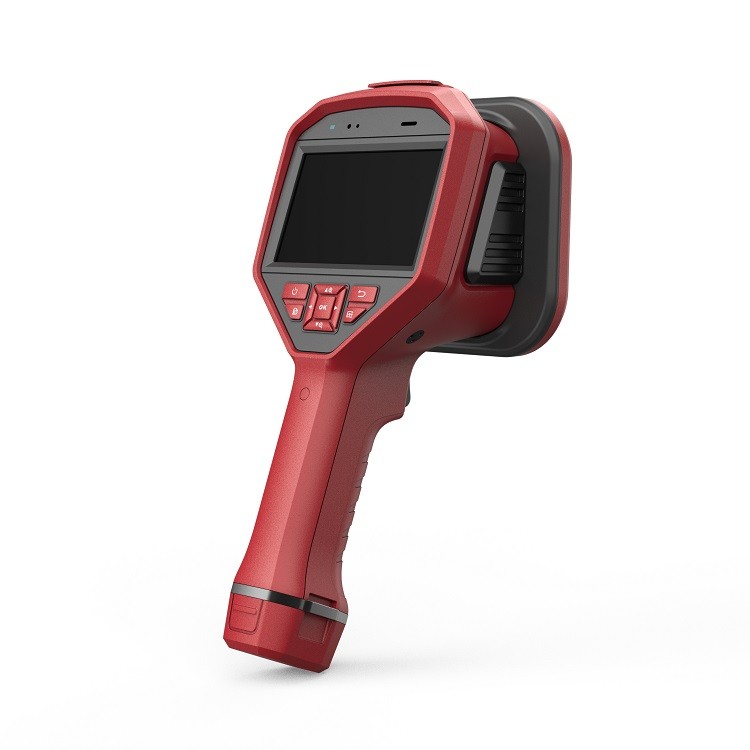

N5636是一款多聲源陣列測試聲場分布的手持式工業聲學成像儀，應用于捕獲、定位和分析帶壓氣體管路及設備（含負壓系統）的氣體泄漏、工業聲學異響、電氣設備局部放電等場景。
-
性能特點 -
技術參數 -
配置清單 -
資料下載
-
性能特點：
N5636是一款多聲源陣列測試聲場分布的手持式工業聲學成像儀，應用于捕獲、定位和分析帶壓氣體管路及設備（含負壓系統）的氣體泄漏、工業聲學異響、電氣設備局部放電等場景。

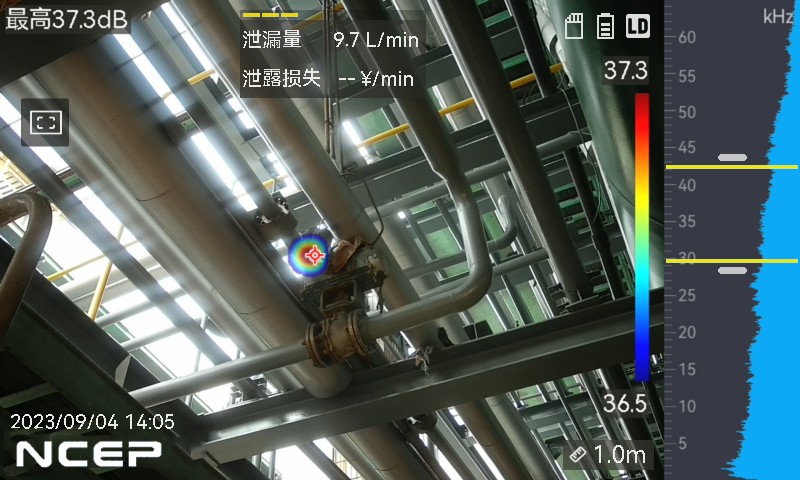

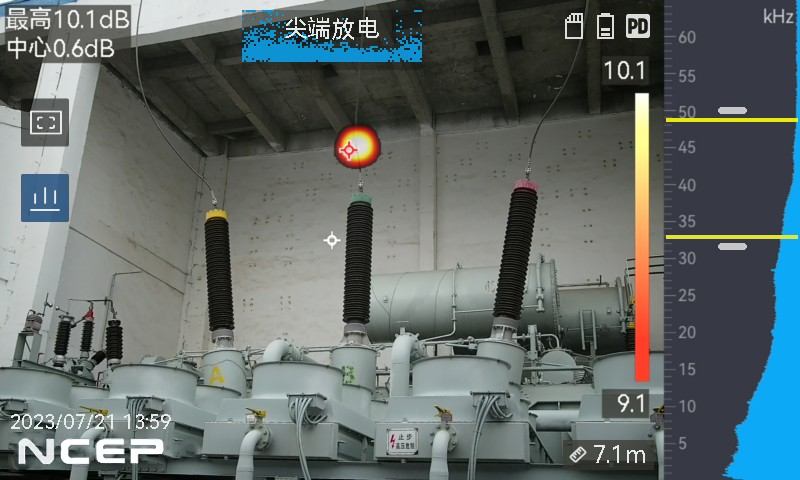

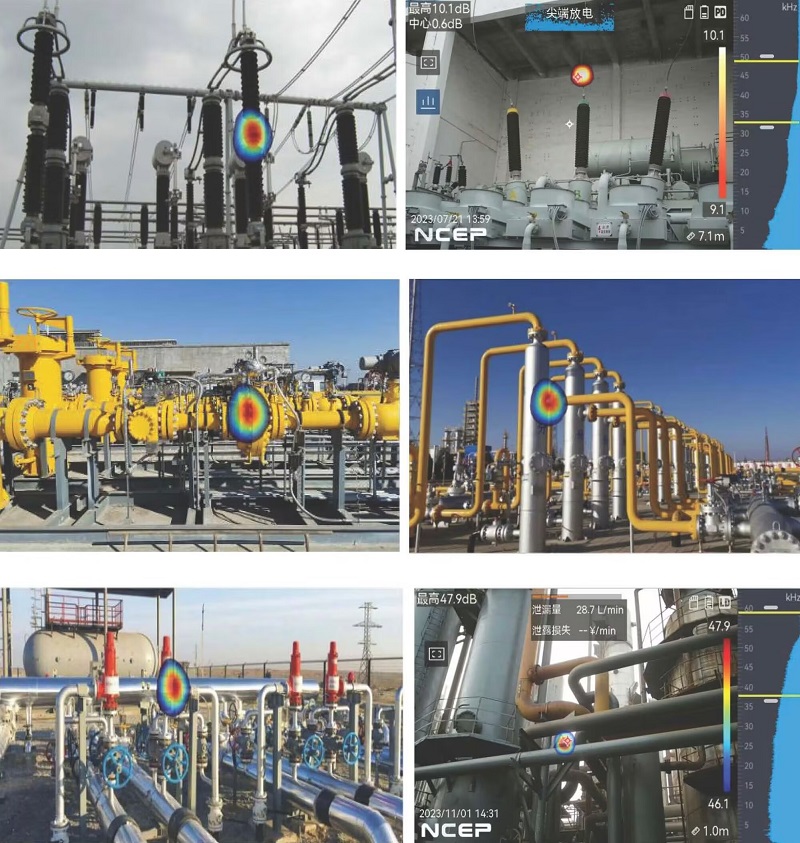

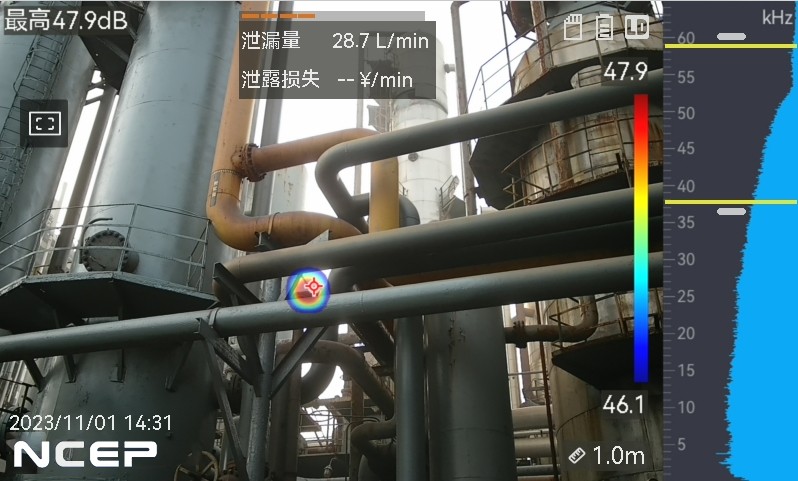

儀器利用麥克風陣列波束形成技術獲取聲源分布，配合高清攝像頭實時畫面，通過將聲源分布數據同視頻圖像進行聲像融合，在畫面中以彩色云圖直觀顯示聲場位置圖像?？梢詭椭F(xiàn)場巡檢人員快速定位設備異常位置。
功能特點：
l支持拍照和視頻錄制，可通過WIFI、藍牙、有線與移動端或電腦連接并分析
l支持移動網絡連接，數據直接上傳至平臺軟件分析（選配）
l支持氣體泄漏和局部放電雙檢測模式，支持多種場景應用
l檢測頻段20Hz-100kHz，可檢測低頻、聲學、超聲波等聲學信息
l136個多聲源數字聲源陣列，檢測聲學信息更微小；支持多點聲源定位
l遠距離檢測，檢測距離0.3~110米（0.7MPa壓力下可在110米遠檢測定位）
l可設置聲場檢測區域，排除檢測區域外聲場噪音干擾
l具有氣體泄漏量分析功能
lNC acoinm客戶端專業分析軟件，聲學數據及PRPD圖譜專業分析和一鍵導出報告
l可無線連接手機APP或移動工作站，方便現場多終端分析和顯示并一鍵生成報告
l單手操作，使用便捷，提高巡檢人員工作效率和使用安全
-
技術參數：
型號
N5636
項目
參數
麥克風陣列
136個數字聲源陣列
頻率帶寬
20Hz~100kHz，任意頻率帶寬可設，推薦使用20KHz~100kHz
檢測距離
0.3~110米，0.7MPa壓力下可在100米遠距離檢測定位
云圖顏色
支持8種云圖顯示，白黑、黑白、彩虹、鐵紅、紅黑、融合、雨、藍紅
檢測模式
雙模式可選：氣體泄漏檢測模式、局放檢測模式
聲像幀率
25
聲強范圍
0 dB--135 dB
采樣率
256K
圖譜
支持PRPD圖譜
分析軟件
支持手機APP顯示和分析、支持NC acoinm客戶端軟件進行聲學數據及PRPD圖譜專業分析
可連接手機和移動工作站
支持中文、英文
局部放電
具有局部放電專用檢測功能，可對局放類型檢測判定
氣體泄漏
支持氣體泄漏損失分析（需設置參數）
支持氣體泄漏量實時分析
支持氣體泄漏等級分析
最小泄漏量
0.5m ，0.6MPa下最小可檢測0.10ml/s的泄漏
1m ，0.6MPa下最小可檢測0.18ml/s的泄漏
聲學聚焦
支持1個中心矩形規則聚焦框，屏蔽和減少周圍噪聲干擾
可見光鏡頭焦距
6.4 mm
視場角
60°（H）× 38°（V）
最大圖像尺寸
2688 × 1944
圖片分辨率
800 × 480
視頻分辨率
800 × 480
聚焦模式
定焦
屏幕
4.3'' LCD電容觸摸屏 800 × 480
無線
藍牙4.1、WIFI
接口
type-C、HDMI
圖像
支持拍照、錄像
文件名及注釋
支持文本注釋
支持（60 s）語音注釋
語言
中文、英文（設備出廠定制）
圖像格式
.jpeg
視頻格式
.mp4
存儲
64 GB
電池工作時間
2.5小時，可充電鋰電池，支持快拆更換
沖擊/振動
沖擊：25g(GB/T 2423.5-2019) 振動：20m/s2(GB/T 2423.10-2019)
電磁兼容性(EMC)
ClassB
工作溫度和濕度
-20 ℃~70 ℃ , ≤95%
防護等級
IP54
防摔等級
1.5 m
重量
1.1kg
尺寸
L310mm*W163mm*H115mm
-
配置清單：
序號
名稱/型號
數量
備注
1
N5636主機
1
136聲源陣列
2
座式充電器
1
3
數據線及HDMI高清線
1
4
手帶
1
5
鋰電池
3
6
聲學陣列護蓋
1
7
便攜式儀器箱
1
8
說明書及保修卡
1
9
NC acoinm客戶端軟件
€
選配
10
APP軟件
€
選配
11
移動工作站
€
選配
-
資料下載：
如有需要
詳情請撥打18522323738！
