Part.01
項目名稱
國家能源湖南某電廠基于多維特征蒸汽管道閥門泄漏狀態估計研究
Part.02
項目目標
針對電廠主蒸汽管道閥門、再熱蒸汽管道閥門、抽汽供熱蒸汽管道等關鍵閥門的運行狀態及內漏情況研發一種快速部署的一體化氣體泄漏聲學檢測儀和監測分析平臺，包括項目所需的硬件、軟件、研發及實驗全部?jī)?nèi)容，該系統旨在不破壞閥門及工藝正常運行的情況下，利用外部監測儀器對所監控的閥門狀態進行在線監測并實時分析判斷內漏情況。
實現對主蒸汽管道閥門、再熱蒸汽管道閥門、抽汽供熱蒸汽管道閥門泄漏狀態的分析預警。形成對于蒸汽管道閥門泄漏狀態估計，提高設備的可靠性，最終提高機組運行的安全性和經濟性。
Part.03
項目設備

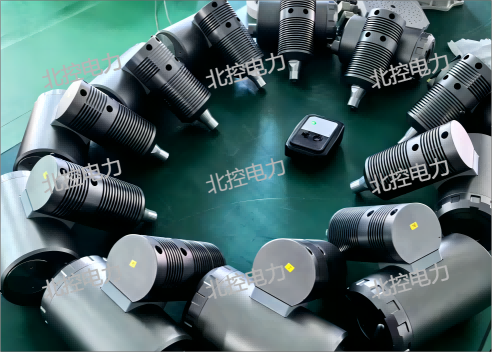

北控電力在線式超聲波閥門內漏檢測儀NCVNL41EX 高溫蒸汽管道（400-650°C）
（10臺在線式超聲波閥門內漏檢測儀、3臺采集器）
Part.04
設備優勢
采用閥門內漏產生的超聲波信號（20-100KHZ頻率）作為聲學監測原理，利用超聲波傳感器采集帶壓氣體泄漏產生超聲頻段的聲壓變化，以實現閥門內漏實時監測。內置溫度傳感器，可以同時監測溫度變化，與超聲波數據結合分析，提高檢測精度。外觀小巧，拆裝方便，與公司管道閥門整體標準化保持一致。
硬件設施
超聲波內漏檢測儀：采用閥門內漏產生的超聲波信號作為監測原理，內置溫度傳感器，采用LoRa無線傳輸，采集和傳輸?shù)凸脑O(shè)計，可在-40℃-80℃的環境溫度中穩定工作10年以上，電池壽命長久（電池持續供電1年以上，且更換方便或具有可充電功能）。
超聲波無線采集控制器：支持至少100個以上信號通道，支持LoRa、RS485通信接口及4-20mA信號傳輸。能直接安裝在300℃以上的管道上長期運行穩定，耐高溫且非侵入安裝，不影響蒸汽管道正常運行和安全。
服務器及顯示器等設備：收集和處理超聲波內漏檢測儀和超聲波無線采集控制器的數據，提供工藝流程可視化監測和預警、閥門運行狀態及傳感器工作狀態、閥門內漏智能分析、數據查詢、泄漏報警、歷史趨勢分析等功能。
軟件系統
超聲波內漏監測與智能分析平臺：具有工藝流程可視化監測和預警、閥門運行狀態及傳感器工作狀態、閥門內漏智能分析、數據查詢、泄漏報警、歷史趨勢分析等工作界面。
Part.05
項目總結
項目落幕之際，與電廠領導共同參與了項目結題會議。此次會議全面回顧項目歷程，深入剖析了項目成果，細致梳理項目實施過程中的挑戰與應對策略。此外，會議還就后續的維護、優化等問題進行探討。
