01項目名稱
陜西省某天然氣公司超聲波內漏監測與智能分析平臺項目
02項目背景
在集輸系統的宏觀結構中，天然氣場站扮演著至關重要的角色，它們是輸氣流程中的基石，其穩定性和效能直接關乎整個輸送系統的安全運行。
然而天然氣場站設備繁多、流程復雜，密封點和閥門的數量龐大，這就使得天然氣的泄漏和閥門內漏成為難以避免的潛在風險。關鍵閥門內漏大多通過人工巡檢聽閥門內部聲音判斷發現，檢測漏洞較大且效率低，不能及時發現微小氣流，久而久之，未排查到的閥門內漏現象逐漸造成輸差增大，會對企業經濟造成不良影響，
因此，減少天然氣內漏造成的經濟損失，對天然氣場站的輸差管理、隱患整治、危險辨識方面有重要作用。通過超聲波閥門內漏檢測儀效解決閥門內漏的檢測問題，及時處理內漏閥門，進一步減少輸差，加強計量管理水平。
03項目目標
對天然氣場站閥門進行全天候?qū)崟r監測，有效發現內漏閥門，使工作人員及時處理故障閥門，確保在泄漏的第一時間發現泄漏，有效降低公司輸差，提高公司經濟效益。
04項目設備

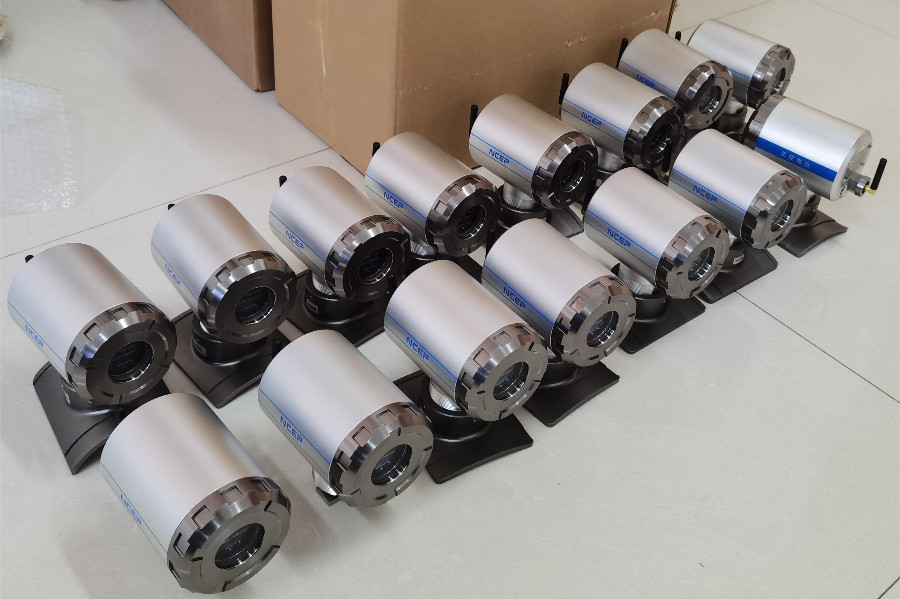

北控電力在線式超聲波內漏檢測儀BK-VNL31EX 25臺，無線采集控制器 2臺。
05設備優勢
硬件設施：系統硬件設施包括超聲波內漏檢測儀、超聲波無線采集控制器、服務器及顯示器。

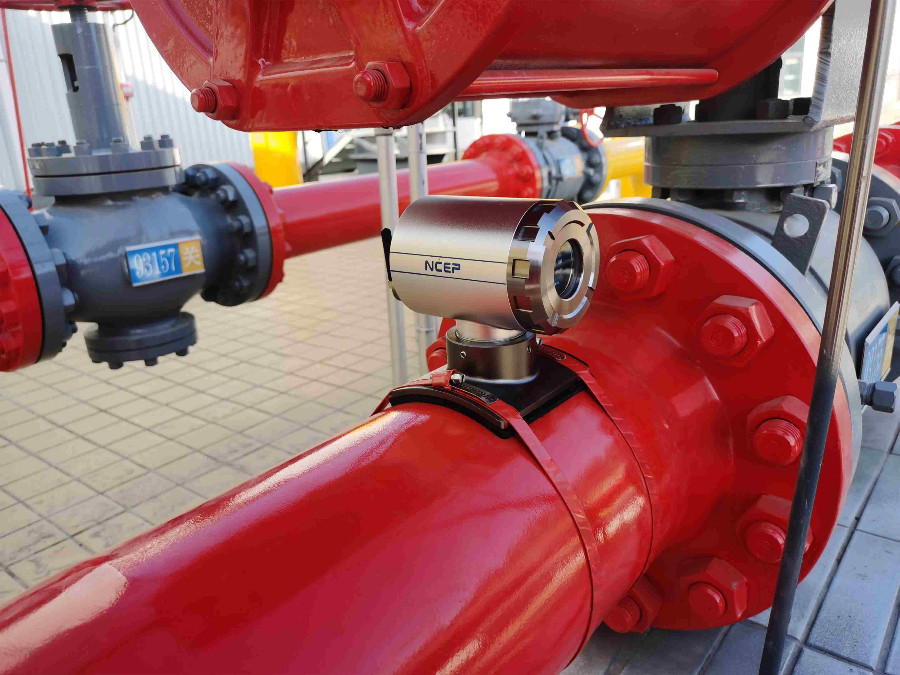

通過閥門內漏檢測由閥門處帶壓氣體泄漏而產生的超聲波(超聲頻段的聲壓變化)來識別持續微小的氣體泄漏發生，實時監測天然氣場站閥門內漏和輸送管道泄漏，報警并記錄上報數據，減少人力工作量，提高設備在線監測水平，對天然氣場站管道閥門的運行狀態的全方位監測提供了全面的保障。
軟件設施：采用LoRa無線傳輸，采集和傳輸?shù)凸脑O計?？稍?/span>-40℃-60℃的環境溫度中穩定工作10年以上，采用無需布線的電池供電模式。
軟件系統包括一套超聲波內漏監測與智能分析平臺，要求具有場站工藝流程可視化監測和預警、閥門運行狀態及傳感器工作狀態閥門內漏判斷正負樣本數據庫、智能分析、數據查詢、泄漏報警歷史趨勢分析等。
系統平臺包括后臺、采集單元、低功耗傳感器。采集單元與后臺采用以太網通信，通信協議可使用遠動傳輸協議，采集單元與傳感器之間通信采用Lora無線方式進行通信，通信協議采用無線同步分時協議，協議內容和通信機制的設計按照低功耗指標要求和應用需求，通信網絡為星形拓撲結構，每個采集單元的傳感器節點數量不小于50個。
06項目總結
通過打開編號閥門，人為制造該閥門輕微泄漏，主站監測系統，發現超聲波數值增大變化，同時發生二級告警彈窗；打開主站系統的趨勢分析功能模塊，發現趨勢圖譜對應變化。
設備經過3個月的試運行工作，超聲波閥門內漏檢測儀和智能分析平臺運行穩定，測試靈敏，能夠準確的發現內漏閥門和內漏的嚴重程度，為該天然氣公司閥門運行和檢修提供數據依據。
